0 前言

    產品數據管理(PDM)系統，作為企業設計資源管理平臺，是企業信息化不可或缺的一部分，當前已被各大型企業廣泛采用。市場上的商用PDM軟件種類很多，各企業集團為實現集團內部的PDM系統數據交換，一般在集團內部會采用統一軟件平臺的方式，建立同構協同平臺，實現集團內部的PDM系統數據交換。但不同的企業針對自己公司的實際情況會選用不同的PDM軟件，因此，當多個企業集團需要在企業聯盟內部實現產品數據交換時，就需要面對異構PDM系統間的數據交換，即異構設計協同平臺建設。

1 同構設計協同平臺數據發布方法

    對于企業集團內部的同構設計協同平臺，分布在各地的成員單位之間互相連接形成協同平臺網絡，在數據發布中一般采用點對點發布方法，成員單位直接面向數據使用方進行數據發放。如圖1。

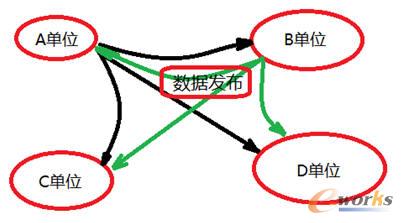

圖1 同構設計協同平臺數據發布方式

    一般來說，系統數據具有2層編碼定義——產品編碼和內部編碼。產品編碼方便人的記憶，用戶可依據產品編碼規則推測產品特點；內部編碼是系統對產品建立的唯一標識，系統依據產品內部編碼組建產品數據邏輯關系。同構設計協同平臺的數據發布-接收過程使用PDM系統自帶的數據交換工具，數據在交換過程中可以保留數據的內部編碼，數據在整個設計協同平臺內具備唯一性。根據數據的內部編碼，數據間的邏輯關系可自動在導入站點重組，展現完整的產品結構和裝配關系。例如A單位進行產品設計，B單位對發布的產品進行工裝設計，C單位對產品進行性能分析并提出生產控制要求，D單位接收A、B、C單位發放數據并進行生產。在D單位接收到A、B、C單位發放的數據后，數據可在D單位自動完成邏輯關系重組，形成完整的數據鏈條，支持產品生產。

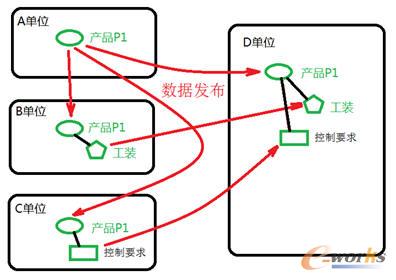

圖2 數據邏輯關系重組

2 異構設計協同平臺數據發布存在問題

    對于異構設計協同平臺，數據發放無法使用系統自帶數據交換工具，必須通過數據交換接口進行，在數據發放中需要進行數據格式轉化，數據導入時相當于一次全新的數據創建。因此，數據在異構設計協同平臺中進行發布不能保留數據的內部編碼，每個成員單位在進行數據導入時會創建自己的系統標識，導致導入數據在設計協同平臺內無獨立標識，不具備唯一性。若企業聯盟在異構設計協同平臺中采用點對點方法進行數據發布，直接面向數據使用單位進行數據發放，數據的“不唯一”問題將極大的影響產品生產的組織和協作，數據將無法自行進行數據間邏輯關系重組，無法形成完整的數據鏈條。如圖3中產品與工裝、控制要求文件之間的數據鏈條因產品的內碼在各單位間不同而無法自行進行數據組織。

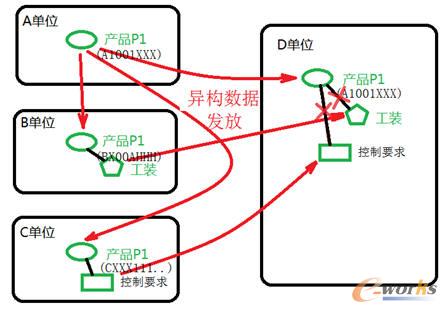

圖3 異構協同平臺中數據鏈條斷裂原因

3 基于數據發布中心的異構設計協同平臺數據發布模式

    為解決數據在異構設計協同平臺中發布后數據鏈條斷裂問題，需要構建一種新的數據發布方法。經過對數據發布過程的分析，通過在企業集團內構建集團數據發布中心，使用數據發布中心管理集團數據，并負責企業集團間的異構數據交互，以解決數據發布后數據鏈條斷裂問題，數據發布模式如下：

    1、企業集團內發布數據統一集中到集團數據發布中心管理，數據發布中心整合數據后再進行集團內的數據統一發布，實現發布數據的統一管理，數據發布模式如圖4；

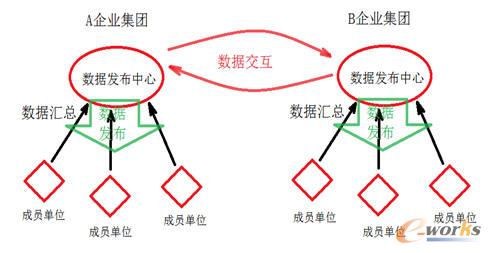

圖4 數據發布中心統一數據管理模式

    2、企業集團內部為同構設計協同平臺，數據集中到數據發布中心后可自動進行重組，展現完整的產品結構和裝配關系；

    3、數據發布中心作為企業集團間數據的唯一出口，總體負責企業集團間數據交換。數據發布中心的數據已經具備完整的產品結構和裝配關系，因此，使用數據交換接口進行數據交換后不會影響數據的完整性；

    4、數據發布中心接收的數據，由數據發布中心進行二次分發，轉交給本各企業集團的需求單位。二次分發過程在同構設計協同平臺內進行，因此也不會影響數據的完整性，數據發布模式如圖5。

圖5 基于數據發布中心的異構協同平臺數據協同模式

    通過使用數據發布中心，異構協同過程僅在兩個站點間進行，避免了多個站點使用異構協同功能導入同一數據產生不同數據內碼問題，避免了異構設計協同平臺數據發布后數據鏈條斷裂問題。

4 結論

    使用異構協同平臺進行數據發布，如何避免數據鏈斷裂是協同平臺建設和使用中需要重點關注的問題。通過數據發布中心建設，使用數據發布中心統一進行數據發布，避免數據的多次轉化和導入，可有效解決異構協同平臺數據發布中的數據鏈斷裂問題，支撐異構平臺的數據使用。
