重疊視圖是在一個視圖中的多個位置顯示同一個部件。基礎視圖、投影視圖和斜視圖都是重疊視圖的父視圖。創建重疊視圖時，需要?jiǎng)?chuàng)建多個位置表達、顯示多個位置的部件。以往表達重疊視圖的效果時，設計者需要花費大量時間制作各種不同組合的圖文件，然后在工程圖面上重迭起來，常導致零件列表的零件數量累進錯誤。在Inventor的重疊視圖上，制作程序非常簡單，執行效能也不錯，最重要的是能保證零件列表正確無誤，杜絕了人為疏失的疑慮。巨細靡遺的工程圖面是制作工程圖面的最基本需求。活潑生動的工程圖面，不但可以標注精確的工程標注及設計意圖，而且能滿足閱圖者對工程圖面的視覺需求，提高閱圖者的判圖效能。

1 用Inventor制作工程圖的優勢

    現以挖掘機為例，使用Inventor制作生動活潑的工程圖。圖1為使用Inventor模塊Inventor Studio所潤飾。

圖1 挖掘機總體效果圖

    在以往的工程圖面上，表現挖掘機在不同工作狀態下所呈現的設計意圖時，會占用較大幅面的空間（見圖2），閱圖者需要加上一點想象力才能清楚設計意圖。

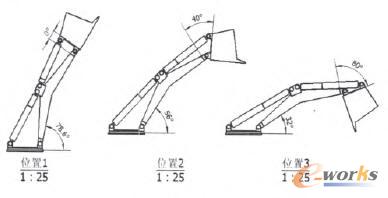

圖2 不同工況的挖掘機工程圖

    位置表示法是對預置的一組或多組組合限制進行取代設定，讓單純組合狀態在極短時間內呈現多樣組合狀態或彈性狀態。位置表示法不只適用于單層組合，也適用于多層次組合狀態，能夠打造復雜的樹狀組合狀態，呈現真實、活潑的設計意圖。

    在Inventor重疊視圖與位置表示法搭配下，讓不同工作狀態在同一個視圖中重疊在一起呈現出來，并用Inventor自動處理線型的差異性，能夠使圖面立體化，除了清楚表達設計意圖外，還能使工程圖面“活動”起來（見圖3）。

圖3 挖掘機重疊視圖

2 用Inventor制作工程圖的方法

    2.1 位置表示

    首先，從挖掘機部件瀏覽器展開表達，用鼠標右鍵單擊“位置”選項，新建一個位置表示。在角度1上按下鼠標右鍵，在對話框中點選“替代”功能；在“替代對象”對話框中，先確定位置表示法為“位置1”，然后將“抑制”及“值”的勾選框選中，填入新的角度值“220deg”。在瀏覽器上可以清楚的辨識出角度1有“顏色加深、文字加粗”的識別狀態。采用同樣方法，將角度2替代成56deg。最后，用鼠標左鍵雙擊“位置”欄，切換“主位置”和“位置1”。

    位置表示法可以對設定狀態進行修改、復制、刪除等編輯。將“位置1”復制成“位置2”，在位置2的狀態下，將“角度1”和“角度2”的數值分別替換成相應值。然后，在瀏覽器位置表示法下，嘗試在“主要位置”、“位置1”、“位置2”之間雙擊切換，察看設定效果。

    2.2 工程視圖

    新建一個工程視圖，使用“基礎視圖”功能將挖掘機的前視圖置于工程圖面上。單擊“重疊視圖”，選中挖掘機的前視圖；在彈出的“重疊視圖”對話框中，選定位置表示法為“位置1”；然后，選中“相切邊”的勾選框，以確保圖形的相切線繪出；最后，確認圖層為“作為重疊”，按下確定鍵后即可完成位置1的重疊視圖。

    2.3 重疊視圖

    重復做一次重疊視圖，這次點選“位置2”即可。加上標注后的工程圖面如圖4所示，更具說服力。

圖4 標注后的工程圖面

    如果覺得位置1的替代角度表現不鮮明（與主位置重疊部分太多），用戶可以回到組合圖修改“位置1”的“取代值”，更新工程圖面的呈現狀態。

3 結語

    重疊視圖搭配位置表示法可以活潑生動地表現出機構的運動路徑，適于設計參考或者功能解說。機構滑動（氣缸、滑座）、角度開合運動（閘門、旋臂）及多節肢機構運動都可以精確無誤、活潑生動的以工程圖面的形式開始表現出來。用Inventor制作的生動活潑工程圖面可以展現設計師的精準工藝，達到賓客各取所需的目的。
