產品數據管理(Product Data Management，PDM)技術具有多層次、雙向交互的數據管理特點，在制造企業中應用最為成熟，但在服裝行業的研究較少，應用層面有待擴展．目前，服裝行業信息資源的利用率較低、存儲困難，面向服裝設計信息資源平臺的PDM技術研究，不僅可以解決服裝企業存在的產品信息儲存的問題，同時還為以后的設計提供設計素材，節約了設計時間，具有理論研究和實踐意義。

1 PDM技術在國內外的應用現狀

    1.1 PDM技術定義和功能

    PDM是一種管理所有與產品相關的信息和過程（包括產品的文檔、CAD文件、權限設置、流程管理等）的技術．PDM過程涵蓋產品的整個生命周期，將產品從理念設計、詳情分析、詳細設計、流程設計、制造銷售、售后維護等存在于產品生命周期各階段的有關數據，進行系統的組織管理，保持產品數據在全部過程中的一致性和共享性。

    PDM系統具有多種功能，從文檔管理和工作流程管理入手，通過信息集成、平臺搭建等逐步增加并完善其功能，滿足了企業對于產品數據管理的各項要求．服裝企業的文檔信息主要包括款式圖、樣板圖、設計數據、面料、色彩、技術路線等，而服裝PDM系統可以很好地實現服裝CAD、CAPP、CAM、ERP等系統的集成，統一管理產品的各種數據。

    1.2 PDM技術在服裝行業的應用

    在快時尚文化的影響下，服裝更新速度越來越快，人們對個性化的追求使得服裝企業新產品的開發越來越困難。如何縮短產品開發周期，降低服裝生產成本成為服裝企業普遍存在的問題。

    計算機技術的應用為服裝企業的信息化進程提供了強大的技術支撐，但其在提供便利的同時，也帶來了較多難題。

    1)服裝數據文件格式較多，有款式圖、工藝結構圖、樣板圖、排料單、生產工藝單等，需要用不同的文件格式來存儲，如文本文件、數據文件、圖形文件、表格文件等，存儲不易。

    2)服裝產品的開發軟件的編寫環境、軟件代碼各不相同，數據格式也有所差異，使得數據無法相互傳遞，數據共享性差，造成了數據資源的分散和浪費。

    3)服裝設計數據和技術文檔分布在各個設計者的計算機內，在信息的傳遞過程中易產生誤差，而且沒有保密措施，容易被拷貝或打印，可靠性能及安全性能差。

    4)產品數據錯綜復雜，不便整理，也不便查找，因此企業在查閱各類產品數據時需要花費大量的人力和物力，造成了時間和金錢的浪費。

    服裝PDM技術的應用為解決以上服裝企業存在的問題提供了可能性，近幾年，服裝PDM系統的開發及研究開始步入正軌，越來越多的國內外服裝企業使用服裝PDM系統管理產品信息．在發達國家，信息集成、過程集成的技術水平相對成熟，能夠在產品數據管理過程中提供全新的附加管理，包括研發設計、銷售業務等多個方面。Adidas、Nike等國際知名服裝企業已經實現了PDM的信息集成，而我國PDM技術的開發研究也正處于加速發展階段，國內高校及科研單位加大了對PDM技術的應用研究工作，并且根據國內企業的實際需求，開發了實用性的PDM系統，如高華CHPDM系統、同創公司的PDMS系統、浙江大天公司的GS-PDM系統等。

2 服裝PDM產品數據管理系統的構成

    2.1 服裝PDM產品數據管理系統的基本構架

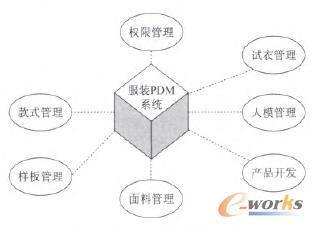

    服裝PDM是以服裝產品為中心，對產品設計中所有與產品相關的信息，進行數字化疏理和表征，實現統一管理，服裝PDM系統的主要構架如圖1所示。

圖1 服裝PDM系統框架圖

    2.2 服裝PDM系統的基本模塊設計

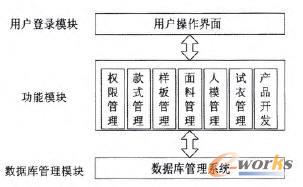

    服裝產品數據管理系統主要有3個基本組成模塊：用戶登錄模塊、功能模塊和數據庫管理模塊，如圖2所示。

圖2 服裝PDM基本組成模塊

    1)用戶登錄模塊

    用戶登錄層向用戶提供進入系統的界面，通過該層，用戶可以進入功能模塊，根據自己的所屬權限進行相對應的操作。

    2)功能模塊

    功能模塊是根據上海紡織研究院旗下服裝產品及組織機構的管理需求以及服裝PDM系統產品設計的管理模式，構建合理的功能模塊，包括權限管理、款式管理、樣板管理、面料管理、人模管理、試衣管理以及產品開發模塊。

    3)數據庫管理模塊

    該模塊主要是數據庫管理系統，主要有兩個功能：一是連接并操縱數據庫（見表1）；二是為PDM應用提供信息集成。

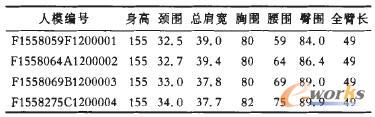

表1 部分人模尺寸表

3 基于PDM技術的服裝設計信息資源平臺設計

    3.1 服裝設計信息資源平臺構架

    通過對上海服裝研究所旗下服裝企業的具體分析，了解其服裝設計開發主要分為兩種途徑：一種是基于市場需求分析的新款服裝開發，一種是面向顧客的個性化定制，因此，該平臺應該包含兩種設計方式所需的信息資源，為服裝設計開發提供便利，服裝設計信息資源平臺的基本構架如圖3所示。

圖3 服裝設計信息資源平臺構架

    1)新款服裝開發信息資源

    新款服裝設計開發先要進行市場需求分析，以滿足最多量的客戶需求，并根據最新流行趨勢、設計師的靈感創意和已有的款式基礎進行創新設計，再對設計結果進行樣板設計，最后完成服裝的標準化設計．由圖3可見，新款服裝開發與信息資源庫是雙向的關系，設計師既可以利用信息資源平臺的信息進行開發設計，也可以將新款服裝的信息存儲到服裝設計信息資源平臺里，充實信息資源。

    2)客戶個性化定制信息資源

    客戶個性化定制需要了解客戶的基本信息后進行人模構建，在款式庫里找到合適款式或款式改造，根據顧客的體型進行樣板設計改造和面料選擇設計。設計結果通過三維虛擬試衣技術試衣，并根據試衣效果進行細節的修改，最后完成客戶個性化定制。

    3.2 服裝設計信息資源的平臺設計

    服裝設計信息資源來源與分類眾多，因此要實現服裝設計信息資源平臺的開發，必須對信息資源進行整合：將收集的信息資源進行合理規范的存儲與管理；利用服裝PDM產品管理模塊的設計原理，將資源庫分為權限管理、款式管理、面料管理、樣板管理、人模管理、試衣管理、產品開發等模塊，把信息資源對應地儲存進去，使之成為面向使用者的信息資源。

    1)權限管理

    權限管理主要解決的是服裝企業管理規范的問題。設定不同用戶的角色權限，不同身份的員工可以對系統中相應權限的對象進行管理，使管理規范化、透明化。

    2)款式管理

    款式管理與對應的服裝款式數據庫相鏈接，通過款式編號的輸入查找或點擊款式圖片進入到具體款式的細節內容，包括款式圖、款式編號、款式部位細節圖等。

    3)面料管理

    將面料按照原料，即棉、毛、絲、麻、化纖等分類并編號，面料的花色與國際標準配色數據CMYK色譜相對應，通過數據設置可以準確地控制色彩的變化，提高設計效率。

    4)樣板管理

    樣板管理除了提供樣板圖外，還提供樣板的重點部位尺寸，方便樣板的二次改造，節約了樣板設計時間，并通過固定路徑保存到相應的數據庫之中，實現系統的程序集成。

    5)人模管理

    對標準人模及特體人模分類編號和管理，將人模從基本的性別分類擴展到體型、發型、膚色、臉型等，使得人模在選擇上更注重細節化，滿足了現代人對于個性化服裝的需求。

    6)試衣管理

    對三維人體試衣效果進行存儲，包含了360°照相的三維試衣JPEG格式，以及Flash動畫，能夠更為方便形象地展示服裝的著裝效果。

    7)產品開發

    產品開發是用于提高服裝企業設計能力的特色模塊，在前幾個模塊的基礎之上，實現產品的再次開發創作．將已存入的款式、面料等作為創作素材，利用其優勢，進行二次創作，縮短產品開發時間，提高設計師的工作效率。

4 面向服裝設計信息資源平臺的PDM關鍵技術

    4.1 服裝信息在PDM系統中建模

    本研究采用面向?qū)ο蟮膶哟谓Y(jié)構的數據模型，運用O-O（面向?qū)ο螅┓椒ǎ�定義服裝產品大類、產品模型、產品組成部分、文檔類，以及它們之間的關系，為了統一管理，給出如下定義：

    定義1 產品大類為服裝產品最基本的分類，即產品分類，如襯衫、西褲、內衣等，表示為

PrdClass=(PCp，PCv)

    其中：PCp為產品分類的屬性，如產品類別名稱、創建者、創建日期、審批者、審批日期等；PCv為產品類別的標識符，是產品類別之間相互區別的標識ID；

    定義2 產品模型，即對具體產品的描述，屬于產品大類下的子集，表示為

PrdMod=(PMp，PMv)

    其中：PMp為產品模型的屬性，如產品名稱等；PMv為產品模型的個體標識，是同類別各產品之間相互區分的標識ID；

    定義3 產品組成部分，對應產品的組成部分，主要是產品款式、產品樣板、產品面料、試衣效果等，表示為

Part=(Pp，Pv)

    其中：Pp為組成部分的屬性，如樣板圖、具體尺寸、款式圖、面料圖、面料屬性；Pv為組成部分的標識，如產品樣板號ID、對應的款式ID、對應的面料ID等；

    定義4文檔，即產品數據的主要表現形式之一，表示為

Doc=(Dp，Dv)

    其中：Dp為文檔的屬性，如文檔內容、創建者、創建時間等；Dv為文檔標識，即文檔ID。

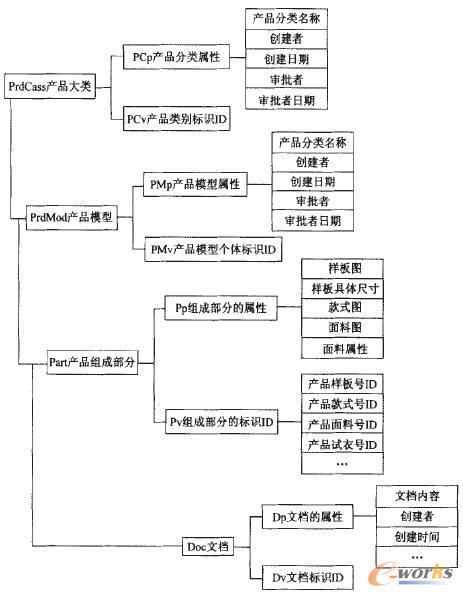

    以上描述的對象/類及其屬性和關系組成了PDM中產品數據模型構架，如圖4所示。

圖4 面向?qū)ο蟮臄?shù)據模型的層次結構

    4.2 服裝PDM與系統軟件的集成技術

    1)服裝PDM與服裝CAD的集成

    服裝CAD是服裝產品設計過程中數據的主要來源，包括款式圖、樣板圖、技術規格等。服裝CAD的信息資源主要是采用屬性映射的方式存儲在服裝PDM的電子倉庫，并分布在PDM的各個模塊之中，查詢方便快捷，實現了服裝PDM與服裝CAD的數據集成。

    2)服裝PDM與VSD軟件的集成

    虛擬磁盤服務(VSD)三維試衣系統操作便捷，實現了二維到三維的轉化，模擬真實程度達到95%以上，與其他服裝CAD軟件相互兼容，為現代服裝個性化定制提供創新點和實踐性．VSD系統主要是實現服裝三維虛擬試衣，為客戶的個性化定制提供便利，因此在服裝PDM系統人模管理以及三維試衣管理界面中設計相應鏈接窗口，鏈接到VSD軟件，進行人模的修改和設計，以及試衣效果的設計和改善，實現服裝PDM與試農系統的功能集成。

5 結語

    本研究將PDM技術應用在服裝企業數據管理中，輔助完善服裝設計信息資源平臺，實現服裝產品信息的數字化管理，利用PDM接口集成模式，與CAD、VSD軟件集成，實現服裝的數字化設計和試衣。以上海服裝研究所為例，依據其服裝設計開發的特點，為其量身設計了基于PDM的服裝設計信息資源平臺，對信息進行數字化管理，并且深層次引導設計，推進了該服裝企業的信息化進程，提高了該服裝企業的生產效率和市場競爭力。

    1)對服裝設計信息資源進行數字化儲存，有序合理地管理數字、文字、圖形、圖像等多種數據形式。

    2)產品設計信息資源平臺的技術拓展，利用PDM與CAD、VSD等系統軟件的交互式協作，擴展開發應用平臺，更深層次地指導實際設計，節約產品開發成本及時間，提高了服裝企業的設計水平。

    3)服裝設計信息資源的信息增效，面向服裝設計信息資源平臺的PDM技術在研究新增的產品開發模塊時，可以將其他模塊的信息資源靈活地提取使用，實現了信息增效。

    4)提出面向服裝的專業PDM系統構架方案，為今后的服裝PDM研究的理論和實踐研究提供借鑒。
