一、前言
目前企業制造形式主要有大批量標準化作業，大批量定制作業、多品種小批量。對于中小型企業，規模不大，產能也不大，想與大企業在標準產品產能上進行抗衡根本是不可能的，要想生存，就只能在夾縫中求發展。小批量定制產品是中小型企業發展的必由之路，中小型企業規模小，可以按照客戶要求進行產品小批量的定制，也是中小企業的優勢所在。但對于定制產品，由于是按照用戶要求進行設計、制造，在性能、結構上可能存在千差萬別，這樣就會導致中小企業產品規格很多，并且在技術管理及產品開發上及生產組織安排上力不能及，如何建立一個定制產品的開發平臺，對定制具有個性化要求的產品進行標準化設計，進行有效的管理，是本文重點要闡述的。本文中所要闡述的定制產品標準化設計平臺是兼合了標準化設計與模塊化設計部份功能，當然，模塊化設計是未來的發展形勢，但對于中小企業及產品結構相對較簡單的企業，如果想要采用全面的模塊化設計是比較困難的，另外，對于中小企業，技術力量相對較薄弱，沒有能力也沒有精力去將簡單的零件再分成更微小的結構單元，然后對這些結構單元進行標準化和模塊化。最適合的方式就是把零件作為結構單元進行管理。
二、定制產品標準化設計平臺建立的目標
1、更好的滿足客戶的需求
客戶需求是千差萬別，但這也正是中小企業發展的立足點。對于規模大的企業，所上設備及工藝布局是按照大批量作業進行考慮及布置，他們只愿意做那些標準產品，因為可以上批量，可以很方便的進行標準化管理。但中小企業立足于個性化設計、制造，就要滿足客戶的這些個性化的需求。
2、產品進行標準化設計，盡量減少零部件數量
企業在進行產品定制設計、生產時，為了節省成本、縮短生產周期，也是希望每種不同的產品之間盡量通用。通過多年對定制產品的觀察，個人認為，按照用戶個性需求設計、制造的產品與標準的基本系列產品之間不同之處一般只有10%左右，而剩下的90%則是完全相同的。減少零部件數量，可以節約成本、縮短生產周期，有利于生產的組織安排，有利于產品的采購及庫存管理。
3、模塊化設計，利用原來產品結構樹，進行修補
此處我們提到模塊化并不是真正上最微小的結構單元，而是將通用性強的零件或某個部件結構樹作為整體一個模塊。根據定制產品與標準產品間的關系，進行結構樹的修補，從而形成一個新的產品。
三、定制產品標準化設計平臺的系統結構
本標準化設計平臺體系結構主要有三層，支撐層、應用層、集成接口層。
第一層：支撐層。網絡環境掃建立，主要指異構分布的計算機硬件環境、操作系統、網絡與通信協議、數據庫、中間件等支撐環境，確保數據可以共享、集成。
第二層：應用層。應用軟件PDM、CAD。完成對產品的設計、繪圖，并通過PDM系統應用編碼管理、產品管理、表格圖管理、結構樹管理、工作流管理。
第三層：集成接口層。通過應用接口和應用集成工具將應用軟件層中的各種軟件進行集成。本方案中只考慮PDM與CAD、OFFICE的集成。

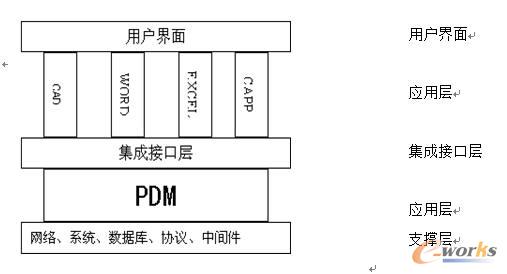

圖1 標準化設計平臺系統結構
在實際應用中，本方案中將Smarteam(PDM)作為用戶平臺，在這個基礎上定制符合自身需求的產品屬性卡片、結構樹管理、流程管理、產品知識庫并且對產品編碼體系、表格圖管理進行二次開發。
四、標準化設計平臺原理及實現步驟
1、對企業產品進行整理、分類，制定標準產品清單，并制定編碼規則
通過實踐，我們認為客戶定制產品的差異之處主要在于三個方面。A、所帶附件不同；B、結構尺寸發生變化；C、產品電磁性能發生變化。
以某系列電機為例：標準型名稱YZP---產品型號編碼為03
1.1、配制動器---------------------------YZPFE 編碼規則 03FE0
1.2、配光電編碼器---------------------YZPFM 編碼規則03FM0
1.3、配制動器和編碼器---------------YZPFEM 編碼規則03FEM
……
上述幾種與標準型的區別在于配不同的附件，可以通過型號碼進行區別。
2.1、結構件1發生變化-------------------YZPF 編碼規則03FE0+J001(標識碼)
2.2、結構件2發生變化-------------------YZPF 編碼規則03FE0+J002(標識碼)
2.3、結構件3發生變化-------------------YZPF 編碼規則03FE0+J003(標識碼)
……
上述幾種與標準型的區別在于結構尺寸發生了變化，可以通過結構變化碼進行區別。
3.1、性能及其它發生變化----------------YZPF 編碼規則03FE0+Q001(標識碼)
3.2、性能及其它發生變化----------------YZPF 編碼規則03FE0+Q002(標識碼)
3.3、性能及其它發生變化----------------YZPF 編碼規則03FE0+Q003(標識碼)
……
上述幾種與標準型的區別在于性能屬性要求或其它方面發生了變化，可以通過其它碼進行區別。
顯然，通過上述分類及編碼，可以將不同的類別相同之處表現出來，同時不同之處也可以在編碼之中體現出來。
2、建立標準產品結構樹模型，實現產品知識庫
2.1、根據產品分類在Smarteam中建立產品項目庫

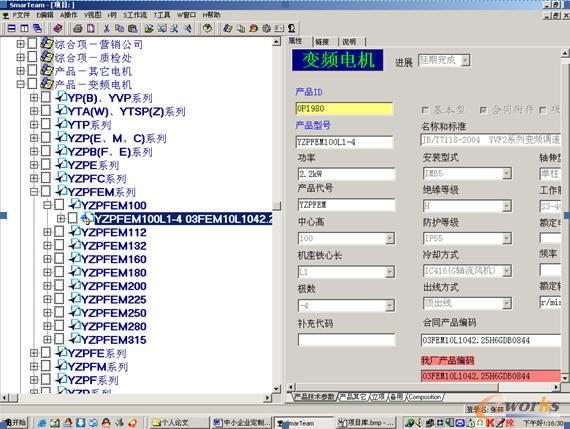

圖2 在Smarteam中建立產品項目庫
3、建立表格圖結構
對標準型產品，根據不同的極數對主要零部件以表格圖的型式在CAD圖紙中展開，并在PDM中通過序號進行分開。
如：YZPF200L系列電機轉子圖號5CD677.00488B，其下可通過表格圖擴展N個產品。
如產品YZPF200L-4轉子，圖號5CD677.00488.1 編碼：5R20067701001a
如產品YZPF200L-6轉子，圖號5CD677.00488.2 編碼：5R20067701002a
如產品YZPF200L-8轉子，圖號5CD677.00488.2 編碼：5R20067701003a
……以此類推
其它零部件一樣可按此種方式建立。
4、對各種標準結構樹進行分類、編碼
根據產品的系列進行分類，分大類、中類、小類，并在Smarteam中建立產品結構樹。如：
4.1、根據產品大類分，電機產品有YZR、YZP、YG、YZD等大類；
4.2、大類下分中類，YZR大類下按中心高分112、132、160、180……
4.3、中類下分小類，中心高112下按極數分4極、6極、8極、10極……
5、建立各部件標準結構樹類
按照產品的結構屬性，在Smarteam中建立不同的部件結構樹類，部件結構樹類就是由零件組合而成的小模塊。這是定制產品標準化設計平臺的基本。如：根據電機產品結構屬性，可將產品分為轉子部件結構樹類、定子部件結構樹類、接線盒部件結構樹類等。
6、通過標準產品結構樹進行組合
當我們接到有別于標準產品的定制產品，在設計時，首先通過Smarteam強大的查詢功能將該定制產品的標準產品在Smarteam中查詢出，通過Smarteam中拖拉功能將標準產品結構樹拖拉到定制產品項目樹下，找出兩者不同的10%或更少的零部件，予以更換，即建立新的產品結構權模型。另外，設計人員可以將不同的標準模塊，根據我要設計的產品屬性拖拉到一起，也可以形成一個新的設計產品。
五、小結
本平臺是針對多品種小批量的中小企業特點而建立的一個標準化設計平臺，通過標準產品的產品結構樹或標準部件模塊拖拉形成不同的產品。既方便，又簡單，可以很好的解決中小企業在設計時，大量的重復繪圖，將設計人員的精力及時間解放到有價值的創意設計上。
