經(jīng)典案例
當(dāng)前位置： 防腐防銹漆 > 經(jīng)典案例 >
某化工廠室內(nèi)鋼結(jié)構(gòu)油漆防腐方案
發(fā)布時(shí)間： 2017-09-12 15:32 | 來源：強(qiáng)青涂料 | 本文被閱讀： 次
某化工廠室內(nèi)鋼結(jié)構(gòu)油漆防腐方案

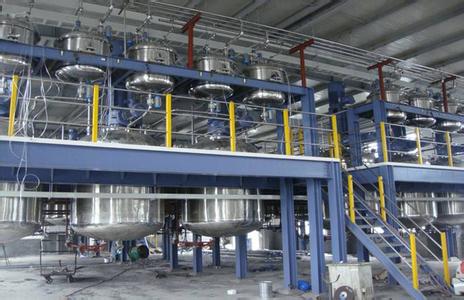

化工廠室內(nèi)鋼結(jié)構(gòu)油漆防腐方案，該化工廠鋼構(gòu)采用預(yù)制件輕型鋼結(jié)構(gòu)，不方便噴砂處理，除銹采用動力工具和人工打磨的方式結(jié)合，使用的環(huán)境有較高的濕熱蒸汽、堿性氣體。經(jīng)雙方技術(shù)人員討論后，采用了我廠的環(huán)氧防腐油漆配套方案。
該方案的主要優(yōu)點(diǎn)：耐水、耐潮濕、耐熱、熱汽，耐堿。其中底漆和中間漆在鋼結(jié)構(gòu)預(yù)制件上噴涂，彩色環(huán)氧面漆在按照完畢之后噴涂。
該油漆配套方案也推薦用于耐水、耐濕熱、耐堿性其他腐蝕、耐有等室內(nèi)設(shè)備的防腐涂裝。
一、 鋼結(jié)構(gòu)予制
將所用鋼結(jié)構(gòu)的型鋼、予制件、板料按圖紙下料。
二、 鋼結(jié)構(gòu)予制件防腐
1、將已下料的鋼結(jié)構(gòu)件噴砂除銹達(dá)Sa2.5級。
2、噴砂后的予制件在4小時(shí)內(nèi)涂刷環(huán)氧鐵紅底漆，厚度≥40µm。
3、予制件的予焊接部位(焊接時(shí)的焊道兩側(cè))予涂可焊性無機(jī)富鋅漆，厚度≥25µm。
4、鋼結(jié)構(gòu)予制件底漆表干后，涂刷環(huán)氧云鐵中層漆，厚度≥60µm。
三、 化工廠鋼結(jié)構(gòu)焊接施工，吊裝和焊接時(shí)盡量給予適當(dāng)保護(hù)，減少損傷，減輕修補(bǔ)工作量。
四、全裝置焊接安裝完成后整體防腐
⑴裝置焊接安裝后，手工將焊道清理。
⑵對焊道和碰傷處修補(bǔ)底漆和中層云鐵漆。
⑶全裝置修補(bǔ)后，云鐵漆層完整無漏損處，按甲方要求的顏色刷涂或噴涂彩色環(huán)氧面漆兩遍，每遍間隔時(shí)間16小時(shí)以上(以前遍表干為準(zhǔn))每遍厚度≥60µm。
五、質(zhì)量檢查 按SY/T0319-98標(biāo)準(zhǔn)驗(yàn)收
1、表觀檢查，全裝置防腐層均勻，無漏涂。
2、厚度檢查，平均厚度在200µm，最小厚度180µm.
電話：15136116315（微信同號） QQ咨詢：1853023666某化工廠室內(nèi)鋼結(jié)構(gòu)油漆防腐方案來源：http://m.nttd-wave.com.cn/jdal/20170912/151.html
相關(guān)連接內(nèi)容：
|
|
|
